整體符合歐盟CE標準
PRODUCT
產品中心

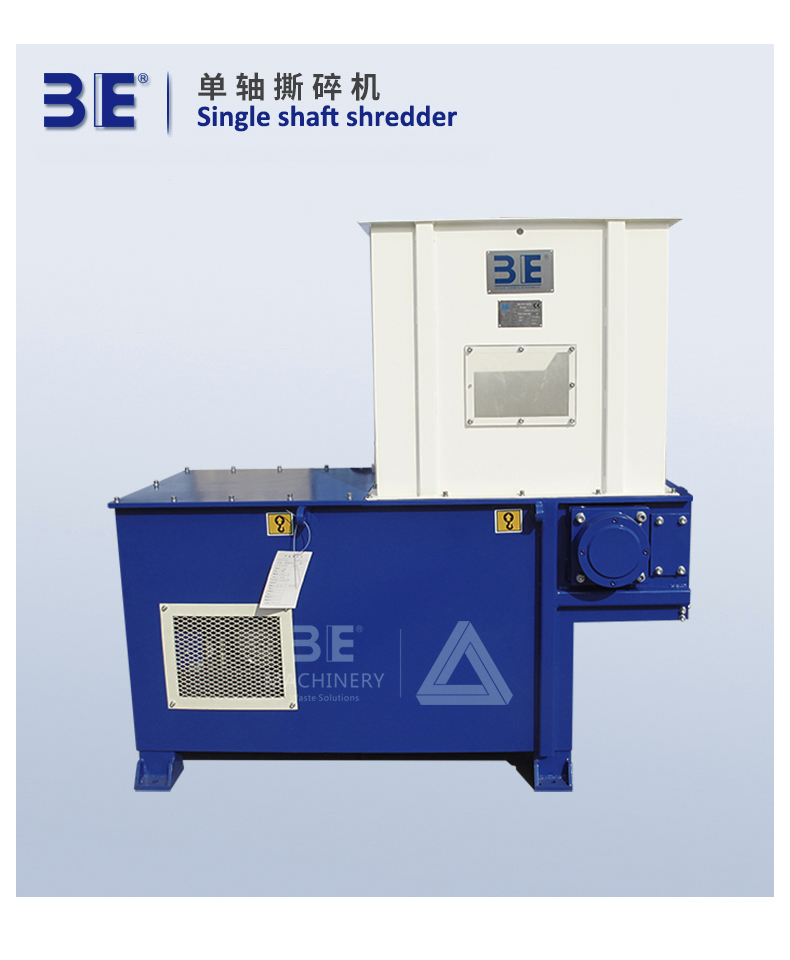

單軸撕碎機
應用范圍：
- 塑料--膠頭料、通用塑料
- 木材--圓木、邊角料
- 紙--硬版紙、文件用紙
- 家電--電器、電纜
- 鋁--易拉罐、鋁盒
- 復合材料--玻璃纖維、化纖
設備簡介
型號： WT22-66 系列
WT系列單軸撕碎機的設計可滿足各種行業的廢料回收要求，可回收材料種類繁多。我們根據物料進料大小、產量以及最終產品的出料尺寸等為客戶配置最優方案。
視頻展示
單軸撕碎機--滿足各種物料回收要求
液壓控制，反復推送撕碎的物料
液壓喂料
不同篩網尺寸符合客戶需求
篩網
不同物料選用不同刀滾
刀滾
減緩撕碎過程中產生的震動
減震器
采用硬齒面減速箱，安全平穩
減速箱
軸承外置，有效避免粉塵進入
軸承座
根據不同物料調整調整壓力和流量
液壓系統
技術特點:
- 整機系統符合CE安全標準
- 通過液壓喂料控制，確保較高破碎產量
- 針對不同材料要求，選用不同刀滾，篩網
- 安裝減震器，使其平穩撕碎
- 采用硬齒面減速箱，安全平穩，配置水冷卻功能
- 承軸外置，有效的避免粉塵進入
設備參數
規格表 +
案 例
單軸撕碎機WT2250配螺旋輸送
單軸撕碎機WT40100與破碎機PC4280生產線
單軸撕碎機WTF40120配磁選生產線
單軸撕碎機WT40150配破碎機PC52120生產線
小型單軸撕碎機
|
項目 型號 |
|
WT2260 |
|
WT3080 |
|---|---|---|---|---|
|
外形尺寸 L/W/H(mm) |
|
1845×1379×1754 |
|
2466×1478×1700 |
|
粉碎室尺寸 C/D(mm) |
|
857×602 |
|
1200×800 |
|
出料口高度 H(mm) |
|
546 |
|
500 |
|
油缸行程 (mm) |
|
500 |
|
750 |
|
刀體回轉直徑 (mm) |
|
φ224.7 |
|
φ300 |
|
主軸轉速 (r/min) |
|
83 |
|
83 |
|
篩網孔徑 (mm) |
|
φ25 |
|
φ40 |
|
動刀數量 |
|
32 |
46 |
|
|
定刀數量 (pcs) |
2+2 |
|
2 |
|
|
主機功率 (kw) |
|
18.5 |
30 |
|
|
液壓電機功率 (kw) |
|
2.2 |
|
2.2 |
|
設備重量約 (kg) |
1600 |
|
2600 |
中型單軸撕碎機
|
項目 型號 |
WT4080 |
WT40100 |
WT40120 |
WT40150 |
|---|---|---|---|---|
|
外形尺寸 L/W/H(mm) |
2843×1747×1875 |
2843×2004×1875 |
2843×2564×1975 |
2825×2964×2103 |
|
粉碎室尺寸 C/D(mm) |
1410×800 |
1410×1000 |
1410×1200 |
1410×1500 |
|
出料口高度 H(mm) |
500 |
500 |
500 |
560 |
|
油缸行程 (mm) |
900 |
900 |
900 |
900 |
|
刀體回轉直徑 (mm) |
φ390.9 |
φ390.3 |
φ390.3 |
φ390.3 |
|
主軸轉速 (r/min) |
74 |
74 |
74 |
74 |
|
篩網孔徑 (mm) |
φ40 |
φ40 |
φ40 |
φ40 |
|
動刀數量 |
42+4 |
54+4 |
66+4 |
90+4 |
|
定刀數量 (pcs) |
2 |
2 |
2 |
3 |
|
主機功率 (kw) |
37 |
45 |
55 |
75 |
|
液壓電機功率 (kw) |
2.2 |
2.2 |
5.5 |
5.5 |
|
設備重量約 (kg) |
3500 |
4000 |
5300 |
6200 |
|
項目 型號 |
WT48150 |
WT48200 |
WT48250 |
|---|---|---|---|
|
外形尺寸 L/W/H(mm) |
3215×3459×2270 |
3255×4415×2720 |
3255×4615×2720 |
|
粉碎室尺寸 C/D(mm) |
1650×1500 |
1650×2000 |
1650×2500 |
|
出料口高度 H(mm) |
806 |
950 |
950 |
|
油缸行程 (mm) |
1000 |
950 |
950 |
|
刀體回轉直徑 (mm) |
φ454 |
φ480 |
φ480 |
|
主軸轉速 (r/min) |
74 |
74 |
74 |
|
篩網孔徑 (mm) |
φ40 |
φ40 |
φ40 |
|
動刀數量 |
90+4 |
114+4 |
144+4 |
|
定刀數量 (pcs) |
8 |
5 |
5 |
|
主機功率 (kw) |
90 |
75+75 |
90+90 |
|
液壓電機功率 (kw) |
5.5 |
7.5 |
7.5 |
|
設備重量約 (kg) |
7800 |
12000 |
13000 |
大型單軸撕碎機
|
項目 型號 |
WT66150 |
WT66200 |
WT66250 |
WT66300 |
WT66400 |
|---|---|---|---|---|---|
|
外形尺寸 L/W/H(mm) |
4100×3450×3000 |
4100×3950×3000 |
4100×4450×3000 |
4100×6800×3000 |
4100×6800×3000 |
|
粉碎室尺寸 C/D(mm) |
1885×1500 |
1885×2000 |
1885×2500 |
1855×3000 |
1855×4000 |
|
出料口高度 H(mm) |
1020 |
1020 |
1020 |
1020 |
1020 |
|
油缸行程 (mm) |
1000 |
1000 |
1000 |
1000 |
1000 |
|
刀體回轉直徑 (mm) |
φ650 |
φ650 |
φ650 |
φ650 |
φ650 |
|
主軸轉速 (r/min) |
75 |
75 |
75 |
75 |
75 |
|
篩網孔徑 (mm) |
φ40 |
φ40 |
φ40 |
φ40 |
φ40 |
|
動刀數量 |
126+4 |
158+4 |
225+4 |
291+4 |
363+4 |
|
定刀數量 (pcs) |
3 |
4 |
5 |
6 |
8 |
|
主機功率 (kw) |
75+75 |
90+90 |
110+110 |
132+132 |
160+160 |
|
液壓電機功率 (kw)7.5 |
11 |
11 |
11 |
11 | |
|
設備重量約 (kg) |
12100 |
13000 |
18000 |
22000 |
28500 |
